スピードメーター取り外し

今日の熊本の天気は晴058.gif         最高気温12度           最低気温1度









ところで!



専務からの一言

自己管理をしっかりしてインフルにかからないようにしなくては・・・

と話がありました。



そして

朝礼担当の宮本君の、今日も一日よろしくお願いします!

の掛け声と共に仕事開始!




さっそくですが、

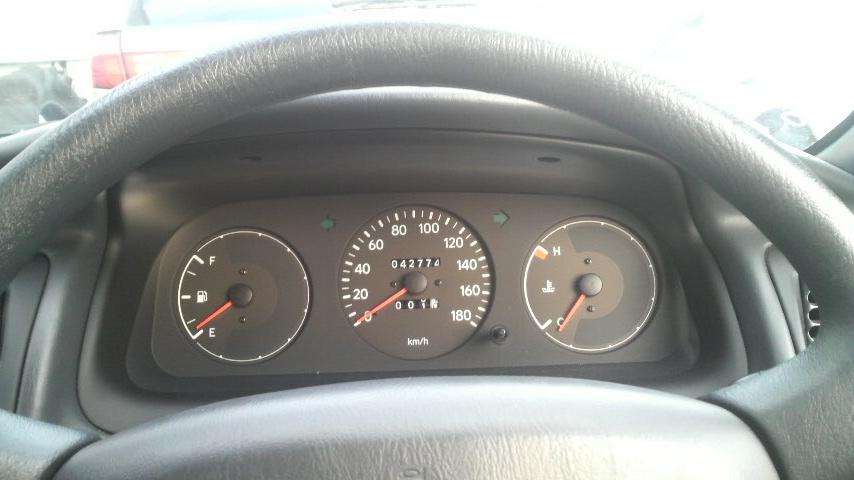

まずはメーター周りのパネルを外します。

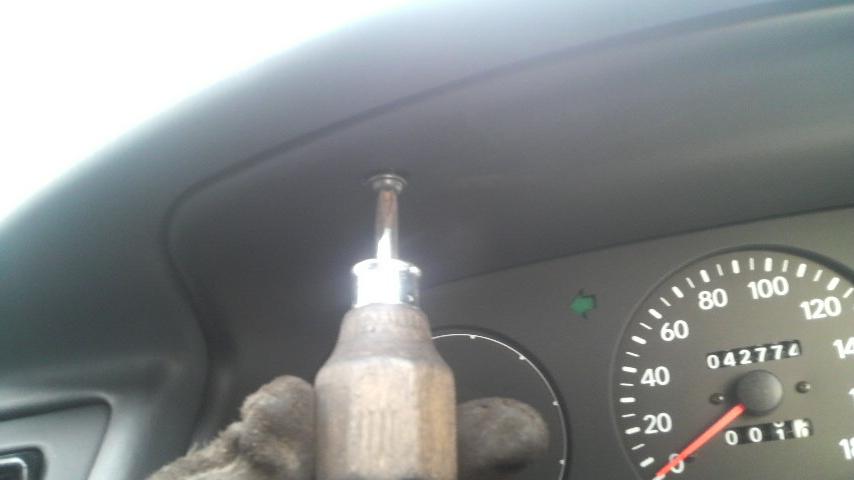

パネルを外したら、メーターのネジが見えるのでそれも外します。

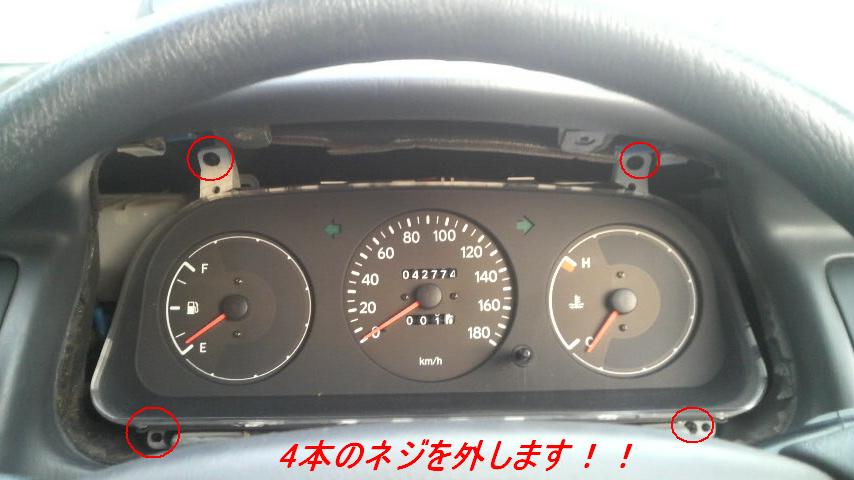

4本のプラスネジを外したら、メーター裏に手を突っ込み、

怪我をしないようにカプラーを外します。

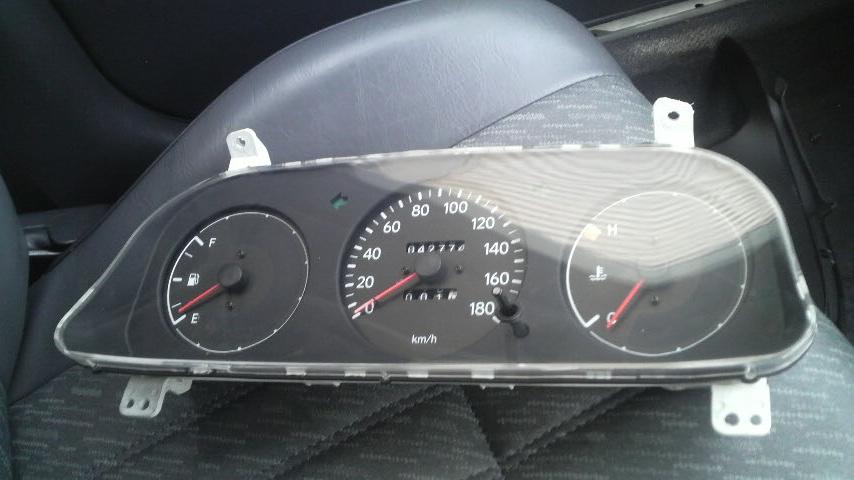

カプラー類をすべて外したら、ダッシュボードとハンドルの隙間からメーターを引き出して終了です。




以上がスピードメーターの取り外しです。


一見簡単そうですが、僕も新人の頃メーター裏のカプラーを外すのがとても苦手でした。




少しでも参考にして見てください♪
※取り外しは自己責任でお願いします。


それでは今日はこの辺で



またの更新まで・・・



では




                          END
[PR]

by tajima-sharyo | 2009-12-07 19:42 | 取り外し

ヒーターユニットAssy取り外し

熊本は晴れ058.gif          最高気温19度             最低気温10度



今日の熊本はポカポカ陽気で、とても過ごしやすい一日でした。



そんな今日の話題は、ヒーターユニットAssyの取り外しを紹介したいと思います。




まず!

ヒーターユニットとは?

http://www.carlifesupport.net/denki%20kiso_heater.html



車の車種にもよりますが、大体の車はこの辺りに付いています。




早速取り外しですが、まずはラジエーターの水が通っているホースを外します。


これを↓↓




こう↓↓






以上の肯定が済んだら、いよいよ室内の方に取り掛かります。




まずは取り外しの際邪魔になる、ダッシュボードを外します。




こういうところのネジや配線を全て外したら、ダッシュボードが外れます。


こんな感じの状態にする。




ヒーターユニットは、隣のエバポレーターと連結してるので、つながっている部分のネジを外します。




そして最後にボディー側についているネジを4本外すと外れます。




取り外し後の車内↓↓





以上が今日のヒーターユニットの取り外しでした。


色々と事情があり、本日2回外しました・・・





それではまたの更新まで



では








                     END
[PR]

by tajima-sharyo | 2009-11-26 00:13 | 取り外し

ブレーキマスターバック取り外し

熊本の天気曇後晴058.gif     最高気温21度         最低気温15度







ブレーキの踏力の補助のための装置です。


動作の仕組みは、ブレーキペダルが踏まれると、エアバルブが開きマスターシリンダー側にエンジンの負圧がかかり、 ブレーキブースターピストンは、前方のマスターシリンダー側に吸い寄せられてブレーキ補助を行うというものです。

もちろん、ブレーキをかけていない状態では、ブレーキブースターピストンのマスターシリンダー側は、大気圧になりますので、 ブレーキ補助は作動しません。



今日はそのブレーキマスターバックの取り外しを紹介してみたいと思います。












このネジを外すのに便利な工具




エクステンションバー(通称・延長)を使ってこのネジを外します♪




このネジを外し終えたら、












ブレーキオイルが漏れるので、ニッパーで切りました。


これまでの作業が終わったら、最後にマスターバックをエンジンルームから抜きます!!








取り外し後




以上がブレーキマスターバックの一通りの取り外し例です。



参考にしてみてください♪



では今日の更新はここまで・・・



またの更新まで




                     END
[PR]

by tajima-sharyo | 2009-11-11 23:32 | 取り外し

フェンダーパネル取り外し



最高気温25度

最低気温17度
















まずはフロントバンパーと合わさる部分のネジを外します。





そしてインナーフェンダーのネジを外します。




インナーフェンダーをめくったら中にもネジが隠れています。




そのネジをエクステンションバー(通称・延長)をラチェットに装着して外します。




それを外したらドアを開けてボディー側に付いているネジを外します。






下側や、隠れているネジを全てはずしたら、最後はボンネットを開けて、見えてるネジを外す。




最後は、傷つけないように外します。








全ての車がこんな感じで車に付いている分けではありませんが、


ネジの場所などはあまり変わらないと思うので、取り外す方はぜひ参考にして見てください♪







それでは今日はこの辺で




では・・・






                    END
[PR]

by tajima-sharyo | 2009-11-09 21:45 | 取り外し

ビッグホーン燃料タンク取り外し

今日の熊本は晴後曇でした058.gif      最高気温21度   最低気温10度



最近大分寒くなって来ました♪




このままの調子で、感染者ゼロを目指したいものです‥








それでは今日もいってみましょう!!!





まずは燃料タンクのネジの確認をします。


燃料タンク下のカバーを外して、ネジ6本を外します。


と!!!



その前に、

ホース類や、カプラーを外すので、

Rタイヤハウスのインナーフェンダー等(取り外し時に邪魔になる部分を外します)


写真にて紹介します↓↓



















                    外れた直後の写真







                    梱包時の様子









今日はここまで




では



またの更新まで‥‥






                          END
[PR]

by tajima-sharyo | 2009-11-05 22:01 | 取り外し

燃料タンク取り外し

今日の熊本は晴でした058.gif     最高気温25度   最低気温13度












燃料タンクを外す前に、サイドステップが邪魔なので先にこちらを取り外します。








無事に外れたのでいよいよ燃料タンク外しに取り掛かります。






まずは、ハーネスや、燃料ホースを外す。




次は、タンク本体を固定しているバンドを外す。







電動インパクト等で無理やり回しても、バンド自体が一緒に回ってしまうので






こうすると簡単に、ネジ切る事なく安全に外す事が出来ます。    経験上‥‥




片方が外れたら、もう片方も同様に外します。













次は、バンドとブラケット等を外します。















以上が、燃料タンク取り外しの一通りのやり方です。












それでは



またの更新まで‥‥



[PR]

by tajima-sharyo | 2009-10-29 21:40 | 取り外し

ドアパネル外し方

今日の熊本は晴でした058.gif   最高気温24度 最低気温11度




私たちは、梱包して全国に送る前に、その商品を現車から外します。


自分達が普段何気なくやってる部品外しを、自分の復習もかねて紹介してみたいと思います。


部品外しの初級編として、今日はドアパネルの外し方です




オデッセイのFドアの外し方









フェンダーを外したら、ドアに付いているハーネスを外すので、カプラーを探す。








カプラーを外したら、次にドアを開けて、中のピンを抜く。




最後にドアを閉めて、ヒンジのネジを電動インパクト等で外す。









簡単に説明しましたが、これが一通りのドア外しのやり方です。



やり方は人それぞれ違いますので、参考までに‥‥
