ブレーキマスターバック取り外し
2009年 11月 11日
熊本の天気曇後晴 最高気温21度 最低気温15度
まずブレーキマスターバックとは?
ブレーキの踏力の補助のための装置です。
動作の仕組みは、ブレーキペダルが踏まれると、エアバルブが開きマスターシリンダー側にエンジンの負圧がかかり、 ブレーキブースターピストンは、前方のマスターシリンダー側に吸い寄せられてブレーキ補助を行うというものです。
もちろん、ブレーキをかけていない状態では、ブレーキブースターピストンのマスターシリンダー側は、大気圧になりますので、 ブレーキ補助は作動しません。
今日はそのブレーキマスターバックの取り外しを紹介してみたいと思います。
まずは室内のブレーキペダルの所に頭を突っ込みます

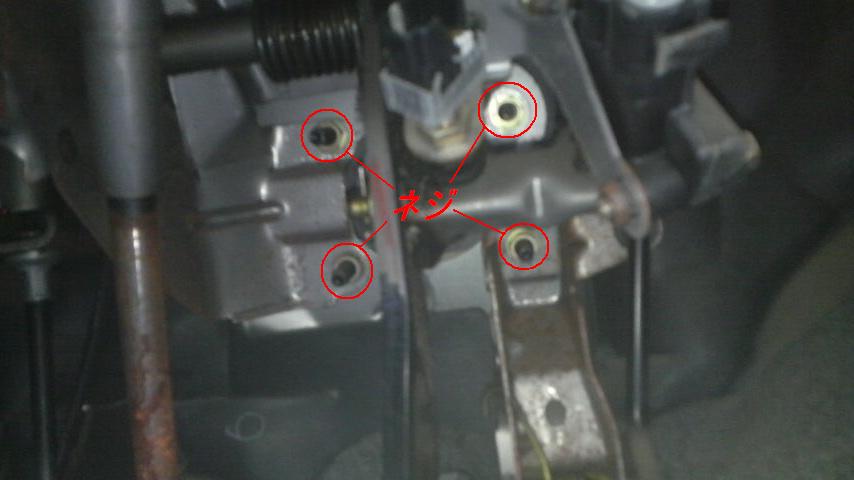

本体とブレーキマスターバックを止めてあるネジを4本外します
このネジを外すのに便利な工具
エクステンションバー(通称・延長)を使ってこのネジを外します♪
このネジを外し終えたら、
次はペダルとマスターバックを繋いでいる割りピンを抜く
これが外れたら、室内の作業は終了です

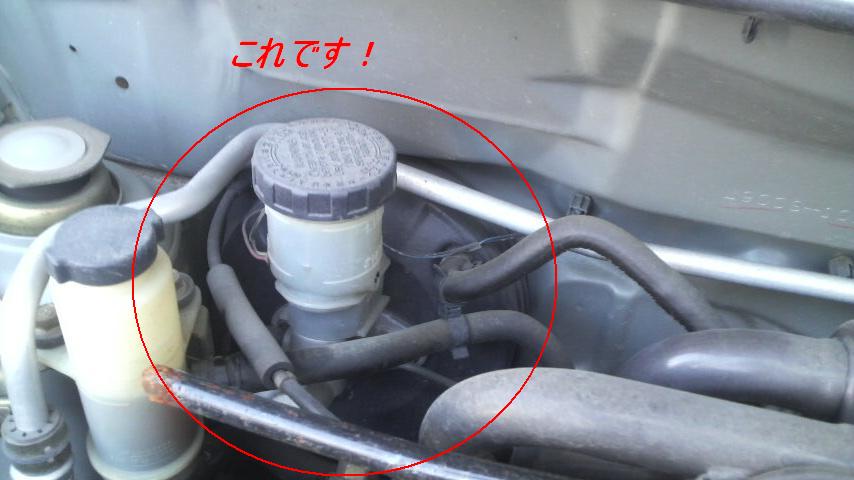

次はボンネットを開けて、ブレーキパイプや、カプラー等を外します

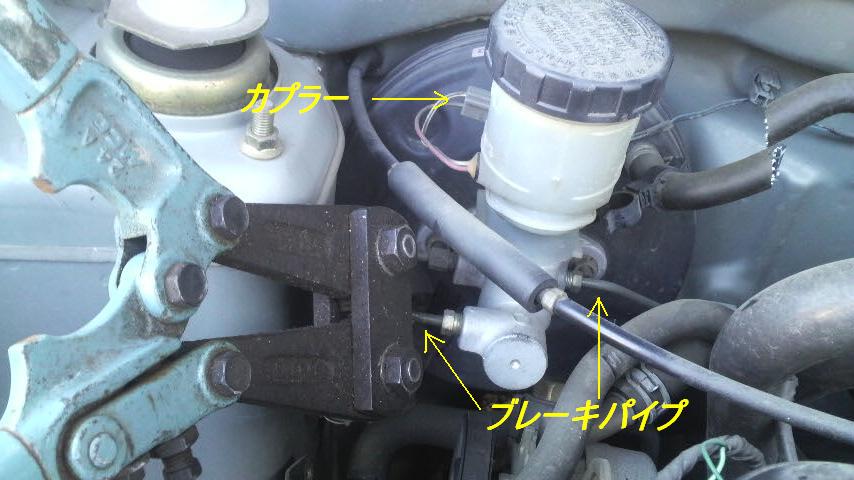

ブレーキオイルが漏れるので、ニッパーで切りました。
これまでの作業が終わったら、最後にマスターバックをエンジンルームから抜きます!!
これがなかなか抜けない
結局シリンダーを外してから抜きました

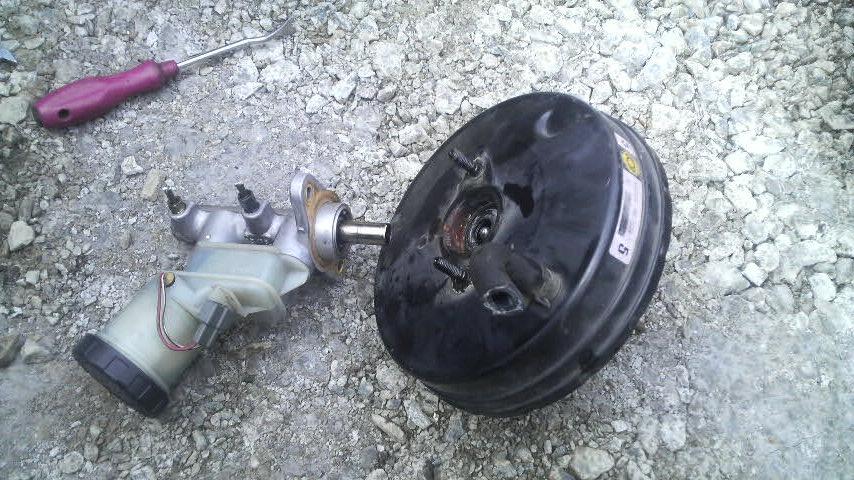

取り外し後
以上がブレーキマスターバックの一通りの取り外し例です。
参考にしてみてください♪
では今日の更新はここまで・・・
またの更新まで
END
まずブレーキマスターバックとは?
ブレーキの踏力の補助のための装置です。
動作の仕組みは、ブレーキペダルが踏まれると、エアバルブが開きマスターシリンダー側にエンジンの負圧がかかり、 ブレーキブースターピストンは、前方のマスターシリンダー側に吸い寄せられてブレーキ補助を行うというものです。
もちろん、ブレーキをかけていない状態では、ブレーキブースターピストンのマスターシリンダー側は、大気圧になりますので、 ブレーキ補助は作動しません。
今日はそのブレーキマスターバックの取り外しを紹介してみたいと思います。
まずは室内のブレーキペダルの所に頭を突っ込みます
本体とブレーキマスターバックを止めてあるネジを4本外します
このネジを外すのに便利な工具
エクステンションバー(通称・延長)を使ってこのネジを外します♪
このネジを外し終えたら、
次はペダルとマスターバックを繋いでいる割りピンを抜く
これが外れたら、室内の作業は終了です
次はボンネットを開けて、ブレーキパイプや、カプラー等を外します
ブレーキオイルが漏れるので、ニッパーで切りました。
これまでの作業が終わったら、最後にマスターバックをエンジンルームから抜きます!!
これがなかなか抜けない
結局シリンダーを外してから抜きました
取り外し後
以上がブレーキマスターバックの一通りの取り外し例です。
参考にしてみてください♪
では今日の更新はここまで・・・
またの更新まで
END
